SUPPORT DU NODEMCU (MODULE ESP82666) DANS L’IDE ARDUINO

Cet article explique la démarche à suivre pour installer la carte NodeMCU (module ESP82666) dans l’IDE Arduino. le site officiel de téléchargement de l’IDE arduino est https://www.arduino.cc/en/Main/Software et la dernière version disponible (avril 2017) est 1.8.2

Étape 1 : Indiquer l'emplacement de téléchargement des outils

Cette étape consiste à installer les outils (compilateur, librairies) nécessaires pour pouvoir compiler les programmes que vous écrirez pour la carte NODEMCU. Cette dernière sera étudiée en détail dans de futurs articles.

Au cours de cette première étape, on va indiquer à IDE ARDUINO que l’on a besoin d’installer une nouvelle carte toute en précisant les informations relatives à cette carte.

Dans l’IDE, aller dans Fichiers>Préférences :

La fenêtre de préférence s’ouvre comme le montre la figure suivante . Cette fenêtre permet de configurer l’IDE Arduino.

Dans le champ indiqué en rouge, coller l’URL suivante : http://arduino.esp8266.com/versions/2.3.0/package_esp8266com_index.json
Une fois mis à jour, cliquer sur OK.

Étape 2 : Installation des cartes ESP

Il est possible maintenant d’ajouter la carte NodeMCU dans IDE d’arduino.

Outils >Type de carte> Gestionnaire de carte :

La fenêtre des matériels disponibles s’affiche.Taper ESP dans la zone de recherche .
Cliquer à l"intérieur du cadre correspondant à l’ESP8266. Un bouton apparaît à côté de la version disponible. Cliquer dessus pour installer...

Étape 3 : Sélection de la carte NODEMCU 1.0 (ESP12E)

Outils >Type de carte

Une longue liste de cartes apparaît où nous trouvons maintenant ce qu’il nous faut . Sélectionner la carte NodeMCU 1.0 (ESP12E Module).
Les autres options peuvent être laissées telles quelles :

Remarque :

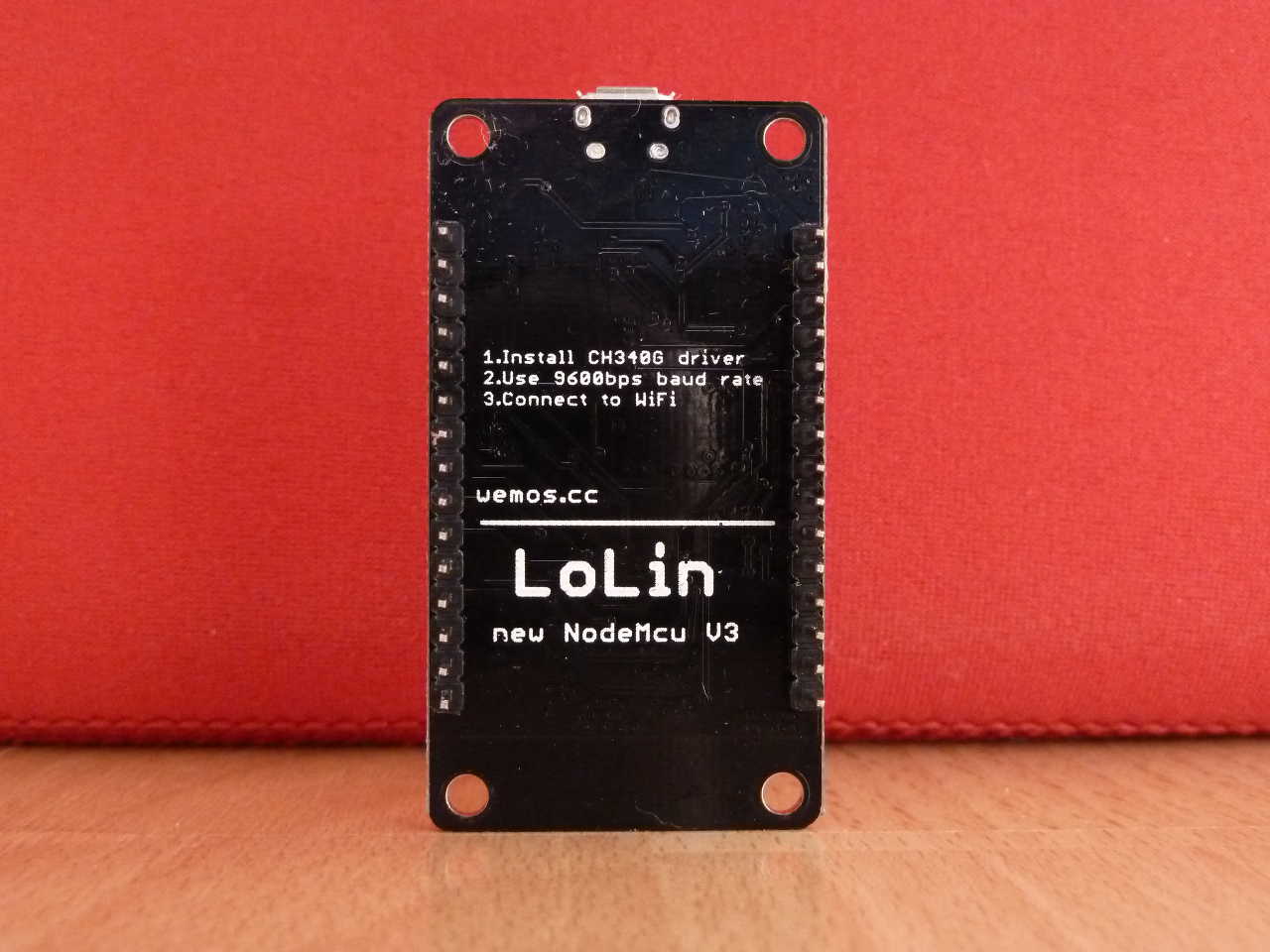

Pour pouvoir utiliser la NodeMCU, il faut installer sur le PC le pilote de la carte. Ce dernier peut être télécharger à partir de l'adresse du fabriquant (voir la figure suivante) :

http://www.wemos.cc/

lien du driver : http://www.wch.cn/download/CH341SER_MAC_ZIP.html
